Мешочный фильтр в корпусе из полипропилена с одним мешком


Артикул: 310001
Мешочный фильтр в корпусе из полипропилена с одним мешком
Мешочный фильтрКрышка корпуса мешочного фильтраМешочный фильтр дуплекс в корпусе из полипропилен




Мешочный фильтр - для удобной эксплуатации.

Простота конструкции фильтра  - корпус и фильтромешок в корзине.

Корпус фильтра, корзина и зажимное устройство изготовлены из полипропилена. Корпус мешочного фильтра снабжён входным и выходным штуцерами. Штуцера расположены в основании корпуса (входной - сбоку, выходной - снизу), что

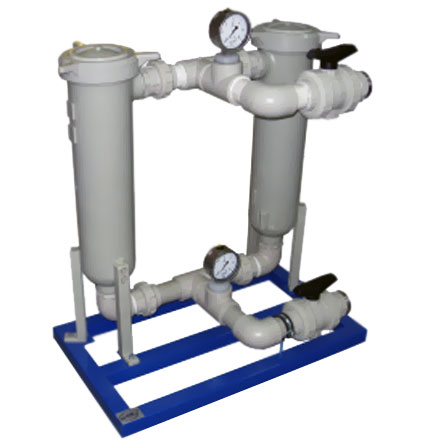

 Фильтрационный узел мешочных фильтров в корпусе из полипропилена

позволяет производить замену фильтромешка без отключения корпуса от фильтрационной линии. Крышка корпуса фильтра имеет воздушный клапан.

Для извлечения фильтровального мешка, достаточно отвернуть крышку корпуса. Это удобно сделать с помощью имеющихся на крышке ручек.



В стандартной комплектации мешочный фильтр поставляется в корпусе с мешком требуемого рейтинга фильтрации.



С целью увеличения пропускной способности изготавливаются фильтрационные узлы.







Параметры

Тип фильтра 1-2-0,2
Материал корпуса, корзины и зажимного устройства полипропилен
Материал фильтроэлемента полипропилен, полиэфир, полиамид
Площадь фильтрации 0,25 м2
Рейтинг фильтрации 0,5 - 500 мкм
Рабочее давление до 0,6 МПа (6 бар)
Рабочая температура до 40°С
Производительность* 3,6 м3
Подключения на входе и выходе резьба 2"
Габариты (диаметр / высота) 168 / 912 мм
Вес 7,5 кг
Фильтромешок 15 / 55 мм

* Данные приведены на начальную производительность мешочного фильтра 50 мкм по очищенной воде t 21±3°С при перепаде давления<0,1 бар. Рекомендуемый поток для жидкостей с другим составом загрязнений и другой вязкости определяется расчётным или экспериментальным путём.Конструкция мешочного фильтра

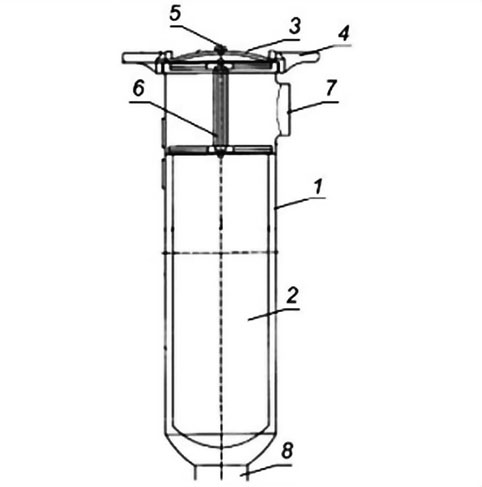

Конструкция фильтра:

1. корпус
2. фильтромешок в корзине
3. крышка
4. ручки крышки
5. кран для спуска воздуха
6. устройство зажима корзины
7. штуцер входа исходной жидкости
8. штуцер выхода очищенной жидкости
